設備用途
三電聯調電機試驗臺（以下簡稱：電力測功機）用于驅動總成及電機控制器性能試驗、驅動耐久性試驗、三電系統聯調試驗。

試驗項目

1) 動力總成最高工作轉速試驗
2) 動力總成超速實驗試驗
3) 動力總成短時升高電壓試驗
4) 動力總成過載能力試驗
5) 動力總成保護系統測試試驗
6) 動力總成堵轉轉矩和堵轉電流試驗
7) 動力總成再生能量回饋特性試驗
8) 動力總成轉矩特性試驗（含額定和峰值）
9) 動力總成效率試驗
10) 動力總成電壓波動試驗
11) 動力總成轉矩脈動試驗
12) 轉矩響應試驗
13) 電流響應試驗
14) 動力總成標定試驗
15) 循環工況試驗；
16) 自定義道路工況模擬試驗；
17) 耐久性載荷譜試驗；
18) 用戶自定義耐久性試驗。
19) 單工況三電聯調試驗；
20) 綜合工況三電聯調試驗；
21) 循環工況三電聯調試驗；
22) 用戶自定義三電聯調試驗。

結構和組成
電機測功機主要由：變頻器、電池模擬器、加載電機、測控系統、傳感器、機械系統，電氣輔助設備組成。

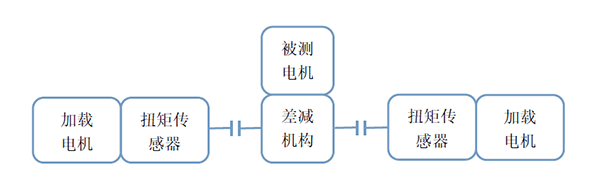

電力測功機的布置原理圖如圖1：

  圖1：電力測功機布置原理圖

變頻器主要技術參數
1) 供電容量 ≥300kVA
2) 動力電源 三相五線制AC380V±10%
3) 整流器功率：200kW
4) 整流器數量：1
5) 逆變器功率：250kW
6) 逆變器數量：2
7) 變頻器品牌：西門子
電池模擬器主要技術指標
1) 額定功率：360kW
2) 額定電流：600A
3) 調壓范圍：10V-720V
4) 電機品牌：西門子

測功機實時控制主機主要技術指標
1) CPU：i7,4核
2) 內存：8G
3) 硬盤：500G
4) IO資源：16路AI，4路AO，16路DI，16路DO，8路PWM輸入,8路PWM輸出
5) 通信接口：實時以太網1路，CAN總線2路，串口4路
6) 品牌：西門子

測功電機主要技術指標
1) 電機數量：2臺
2) 額定功率/峰值功率：160kW/300kW
3) 額定扭矩/峰值扭矩： 2009N.m / 4000N.m
4) 額定轉速/最高轉速：780r/min / 3000r/min
5) 電機級數：4
6) 調速范圍：0-3000r/min
7) 冷卻方式：風冷
8) 轉動慣量：3.62kg.m2
9) 徑向振動：≤3.5mm/s
10) 垂直振動：≤3.5mm/s
11) 軸向振動：≤3.5mm/s
12) 電機品牌：重慶德馬
